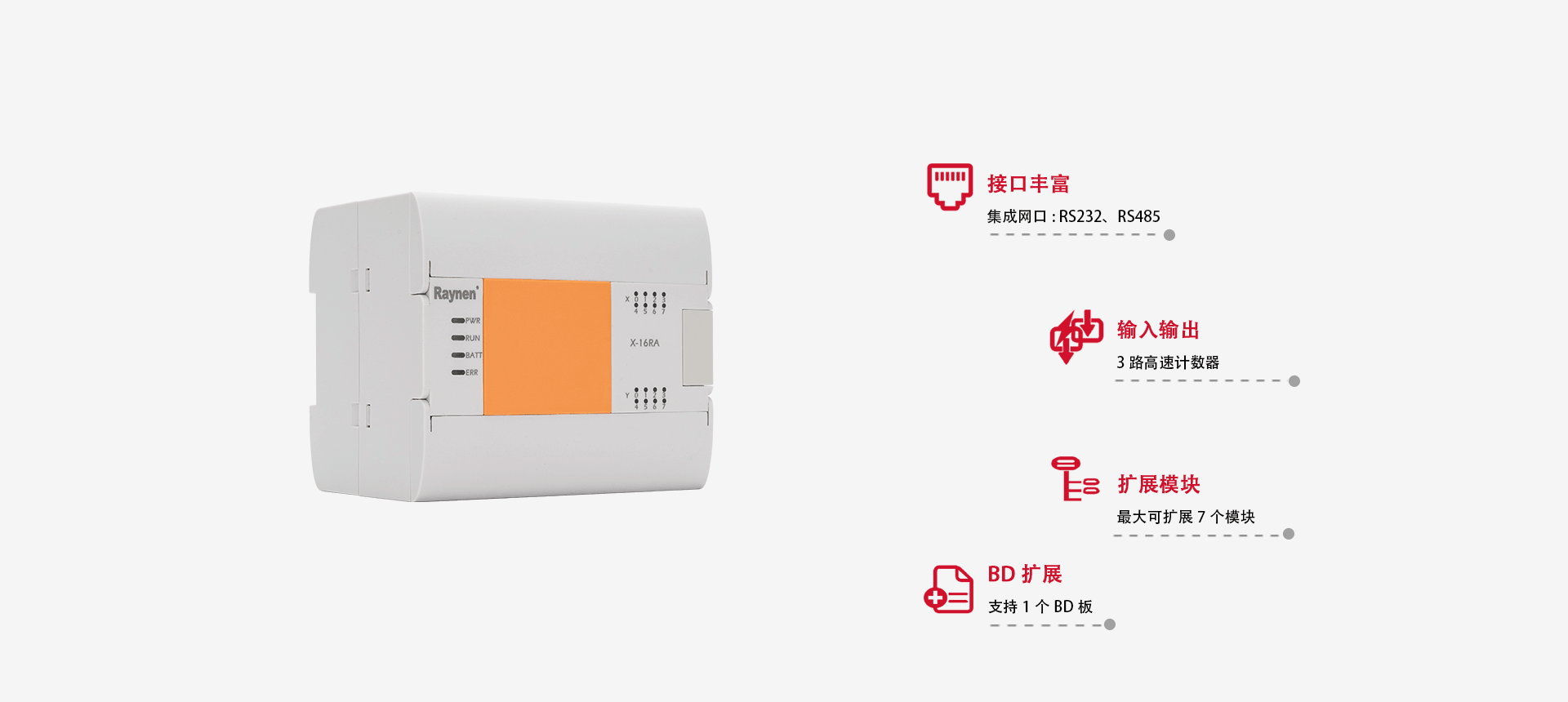

▲ 具备高效的数据处理、三路高速计数等功
▲ 实时时钟，掉电数据永久保持
▲ 支持一个BD 扩展板，最大可扩展7 个模块。
| 型号 | 输入点数 | 输出点数 | 电源电压（V) | 样本下载 |
|---|---|---|---|---|

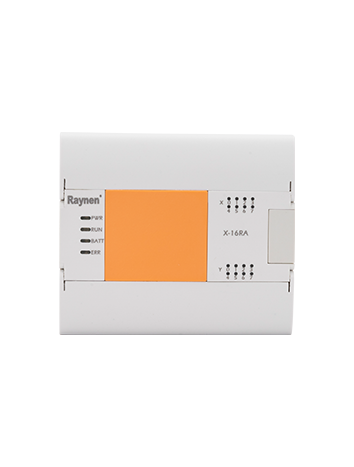

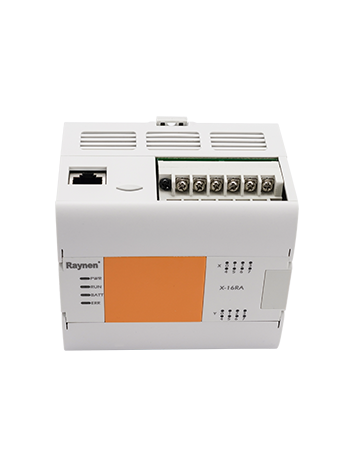

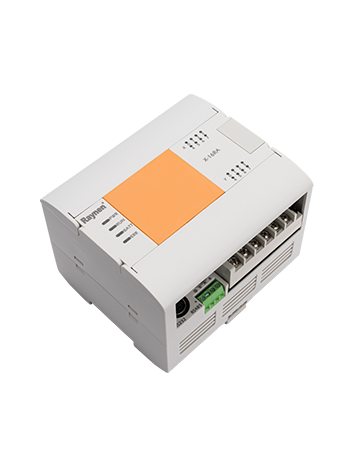

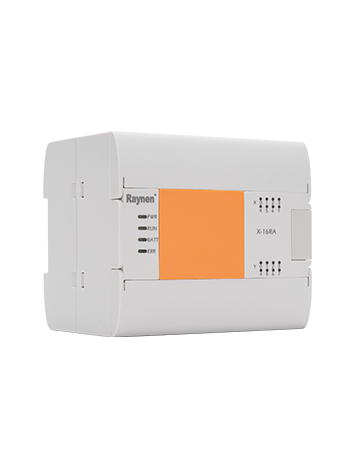

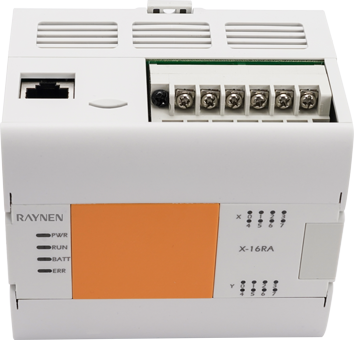

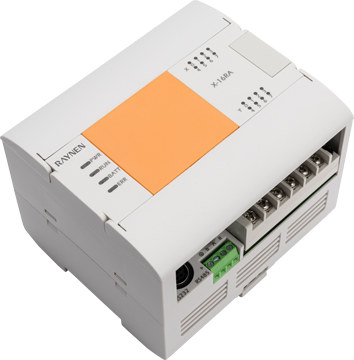

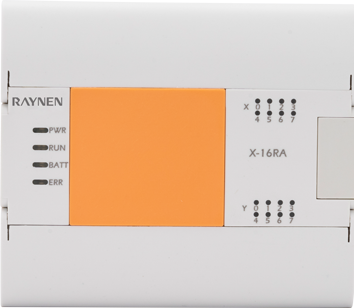

| X-16RA | 8 | 8 | DC24V | 下载 |
| X-24RA | 14 | 10 | DC24V | |
| X-32RA | 16 | 16 | DC24V | |
| X-40RA | 24 | 16 | DC24V | |
| X-48RA | 28 | 20 | DC24V | |
| X-60RA | 36 | 24 | DC24V |
■ 电源规格：
| 项 目 | 电 源 规 格 | |||||
|---|---|---|---|---|---|---|
| X-16RA | X-24RA | X-32RA | X-40RA | X-60RA | ||
| 消耗功率 | 10W | 12W | 12W | 13W | 14W | |
| 工作电压 | 最小值 | 100Vac | ||||
| 中间值 | 220Vac | |||||
| 最大值 | 240Vac | |||||
| 极限输入电压 | AC 85V ~ AC100V AC 240V ~ AC264V | |||||
| 允许瞬时停电时间 | 对5ms 以下的瞬时停电会继续运行 | |||||
| 电源保险丝 | 60V 2A | |||||
| 冲击电流 | 12A，0.5ms 以下/28.8V DC | |||||
| DC24V 供给电源 | 300mA 以下 | |||||
| DC5V 内置电源 | 800mA 以下 | |||||
■ 输入规格：
| 项 目 | 输 入 规 格 | |||||
|---|---|---|---|---|---|---|
| X-16RA | X-24RA | X-32RA | X-40RA | X-60RA | ||
| 输入点数 | 8 | 14 | 16 | 24 | 36 | |
| 高速计数器 | 单相200KHz[3 个] AB 相100KHz[3 个] | |||||
| 输入方式 | PNP/NPN | |||||
| 输入信号电压 | DC 电源型：DC20.4V ~ 28.8V | |||||
| 输入阻抗 | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 以上 | - | 5.6K | ||||
| ON 输入 感应电流 | X0-X5 | 5mA 以上 | ||||
| X6-X7 | 4mA | 5mA 以上 | ||||
| X10 以上 | - | 4mA 以上 | ||||
| OFF 输入感应电流 | 1mA 以上 | |||||
| 输入响应时间 | 小于4.5ms | |||||
| 输入信号形式 | 无电压触点输入 | |||||
| 漏型输入时：NPN 开集电极型晶体管 | ||||||
| 源型输入时：PNP 开集电极型晶体管 | ||||||
| 输入回路隔离 | 光耦隔离 | |||||
| 输入动作的显示 | 光耦驱动时面板上的LED 灯亮 | |||||
■ 晶体管输出规格：
| 项 目 | 输出规格 | ||||
|---|---|---|---|---|---|
| X-16RA | X-24RA | X-32RA | X-40RA | X-60RA | |
| 输入点数 | 8 | 10 | 16 | 16 | 24 |
| 输出类型 | 干触点 | ||||
| 额定电压 | 220VAC | ||||
| 电压范围 | 5 ~ 30V DC 5 ~ 250V AC | ||||
| 浪涌电流（最大） | 5A 4s 10% 占空比 | ||||
| 每点额定电流（最大） | 2A | ||||
| 灯负载[ 最大] | 30W DC/200W AC | ||||
| 响应时间（24V,2K 负载） | 10ms | ||||
| 接通电阻[ 接点] | 0.2Ω（新的时候最大值） | ||||
| 脉冲频率[ 最大] | 1Hz | ||||
| 机械寿命周期 | 10,000,000 ( 无负载) | ||||
| 触点寿命 | 100,000 ( 额定负载） | ||||
| 屏蔽 | 500 米( 普通输出) | ||||
| 非屏蔽 | 150 米( 普通输出) | ||||
