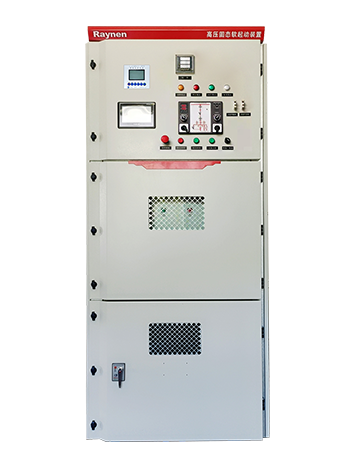

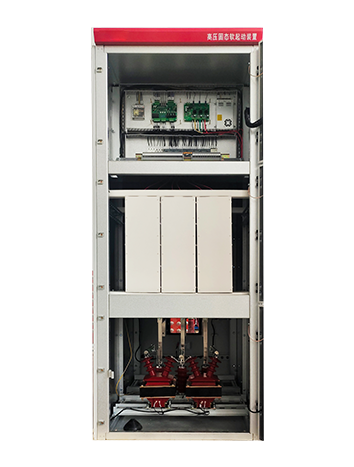

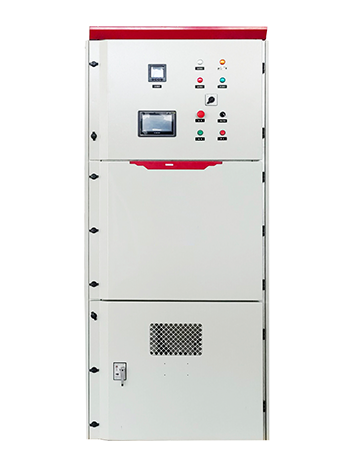

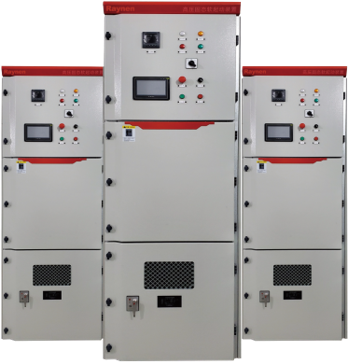

RVS高压软起动装置包括RVS-G标准型6kV固态软起动装置、RVS-G标准型10kV固态软起动装置和RVS-E系列一体机式高压固态软起动装置。
RVS高压软起动装置适用于额定电压6-10KV交流电动机起动。产品广泛应用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、
电力等工业领域，能很好的与电动机拖动设备配套使用。如：水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备。
选型与规格:6KV标准机
型号 | 适配电机功率（KW） | 额定电流（A） | 型号 | 适配电机功率（KW） | 额定电流（A） |
RVS-420-6-G | 420 | 50 | RVS-2250-6-G | 2250 | 270 |
RVS-630-6-G | 630 | 75 | RVS-2500-6-G | 2500 | 300 |
RVS-800-6-G | 800 | 96 | RVS-2800-6-G | 2800 | 336 |
RVS-600-6-G | 1000 | 120 | RVS-3300-6-G | 3300 | 400 |
RVS-1250-6-G | 1250 | 150 | RVS-3500-6-G | 3500 | 420 |
RVS-1600-6-G | 1600 | 200 | RVS-4000-6-G | 4000 | 480 |
RVS-1800-6-G | 1800 | 218 | RVS-5000-6-G | 5000 | 600 |
选型与规格:6KV一体机
型号 | 适配电机功率（KW） | 额定电流（A） |
RVS-420-6-E | 420 | 50 |
RVS-630-6-E | 630 | 75 |
RVS-800-6-E | 800 | 96 |
RVS-1000-6-E | 1000 | 120 |
RVS-1250-6-E | 1250 | 150 |
■电气特性：
| 项 目 | 电 气 特 性 |
|---|---|
| 负载种类 | 三相高压鼠笼式异步电机、同步电机 |
| 交流电压 | 6-10 KVAC |
| 工作频率 | 50Hz/60Hz±2Hz |
| 相序 | RVS允许在任何相序下工作（可通过参数设定） |
| 旁路接触器 | 具有直接起动容量的接触器 |
| 控制电源 | AC220V±15% |
| 瞬时过电压保护 | dv/dt 吸收网络 |
| 起动频次 | 1-6次（每小时） |
| 环境条件 | 环境温度：-20℃~+50℃ 相对湿度：5%---95%无凝露 海拔小于1500米（大于1500米需降容使用） |
■控制电路特性：
| 项 目 | 保 护 功 能 |
|---|---|
| 缺相保护 | 在起动或者运行过程中，断开主电源的任意相 |
| 运行过流保护 | 运行过流保护设定：100~500%le |
| 相电流不平衡保护 | 相电流不平衡保护：20~100% |
| 过载保护 | 过载保护级别：10A、10、20、30 |
| 欠载保护 | 欠载保护级别：50~100% |
| 欠载保护动作时间：0~10S | |
| 起动超时 | 起动时间限制：10~120S |
| 过压保护 | 主电源电压高于额定值的120%时，过压保护 |
| 欠压保护 | 主电源电压低于额定值的70%时，欠压保护 |
| 相序保护 | 允许在任何相序下工作（可通过参数设定） |
| 接地保护 | 接地电流大于设定值时保护 |
■操作界面：
| 项 目 | 操 作 界 面 |
|---|---|
| 语言 | 中、英文 |
■数据记录：
| 项 目 | 数 据 记 录 |
|---|---|
| 故障记录 | 记录最近1000次故障信息 |
■通讯说明：
| 项 目 | 通 讯 说 明 |
|---|---|
| 通讯协议/接口 | Modbus RTU |
| 网络连接 | 每台RVS可与32台RVS设备联网通讯 |
| 功能 | 通过通讯接口可以观察运行状态、编程 |
■仪表显示：
| 项 目 | 仪 表 显 示 |
|---|---|
| 主电源电压 | 显示三相主电源电压 |
| 三相电流 | 显示三相主回路电流 |
